Taille ultra-compacte, buse à jet plat à brouillard fin de petite capacité
Série SCBIMV
Features
Les caractéristiques des buses de la série SCBIMV :
- Buses pneumatique à jet plat produisant une atomisation fine d’un diamètre moyen de gouttelettes de 100 μm ou moins.

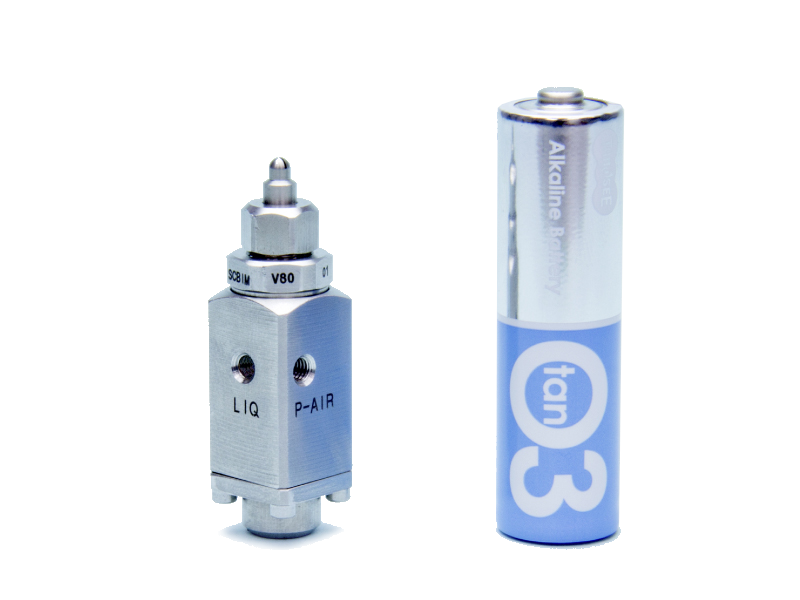

- Taille ultra-compacte. Environ 42 mm de longueur totale, y compris l’adaptateur de commande.
- Grand taux de rétrogradation sous des pressions de liquide de 0,1 à 0,3 MPa (environ 1 – 3 bar).
- Produit deux couvertures de pulvérisation différentes : distribution uniforme de couverture de la pulvérisation dans toute la zone de répartition de la pulvérisation (lors de la pulvérisation à un faible rapport air-eau), ou une distribution en forme de montagne ayant progressivement des bords effilés (avec un rapport air-eau élevé).
- Angle de pulvérisation de 110°, 80°, ou 45°.*
- Capable de pulvériser le plus petit débit parmi toutes nos buses de pulvérisation pneumatique.
- Le spray ON/OFF peut être réglé en changeant l’air pilote ON/OFF (type adaptateur SP) ou en tournant l’air comprimé ON/OFF (type adaptateur SN).
*L’angle de pulvérisation mesuré à une pression d’air comprimé de 0,3 MPa (environ 3 bar) et une pression liquide de 0,1 MPa (environ 1 bar).
Diamètre de gouttelette moyenne mesuré par la méthode de doppler de laser.
Connexion standard
-
Taille de connexion du tuyau
M3 de profondeur 2,5 (entrée d'air / air pilote), M3 de profondeur 3 (entrée de liquide)
Pression standard
-
Angle de pulvérisation
110°, 80°, ou 45°*
Débit de pulvérisation
0,25 - 4,0 L/hr
Type d'air fourni
Air comprimé
Système d'alimentation en liquide
Pression de liquide
Diamètre moyen des gouttelettes
20 - 100 μm**
Consommation d'air
2,6 - 12,4 L/min, Normal
Pression de l'air
0,2 - 0,4 MPa (environ 2 - 4 bar)
Diamètre de passage libre de l'orifice
0,1 - 0,3 mm (orifice de la buse)
Applications
Les buses de la série SCBIMV ont de multiples applications :
- Pulvérisation : Agent de libération de moule, lubrifiant, déodorant (fosse à ordures, collecteur de déchets, conduit d’admission), huile, agent de traitement de surface, prévention de la rouille, insecticide, urée aqueuse, etc.
- Refroidissement : Matrices, gaz, verre, plaques d’acier, morceaux d’acier, moulures, carrosseries automobiles, produits en plastique, etc.
- Contrôle de l’humidité : Papier, gaz, céramique, béton, etc.
- Nettoyage : circuits imprimés, tubes en verre, etc.
- Autres : suppression de poussière , denitration de catalyseur, etc.
Pour une démonstration de l’angle à 45 degrés et pour plus de vidéos, veuillez visiter: https://www.youtube.com/user/kirinoikeuchi/videos
