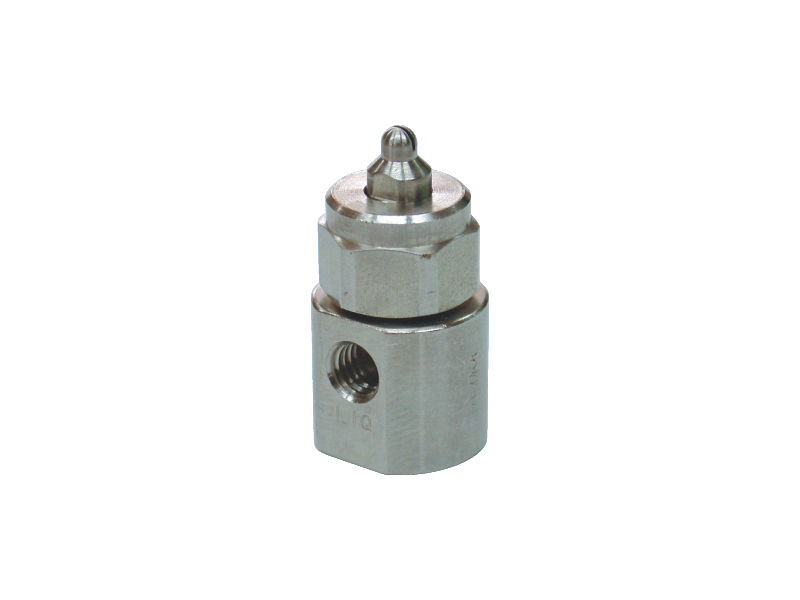

Conception compacte, buse pneumatique à jet plat
Série CBIMV
Features
Caractéristiques des buses de la série CBIMV:
- Buses pneumatiques à jet plat produisant une atomisation fine d’un diamètre moyen de gouttelettes de 100 μm ou moins (*3).
- Dispose d’un grand taux de réduction sous des pressions de liquide de 0,1 à 0,3 MPa (environ 1 bar à 3 bar).
- Produit deux couvertures de pulvérisation différentes : distribution uniforme de couverture de la pulvérisation dans toute la zone de répartition de la pulvérisation (lors de la pulvérisation à un faible rapport air-eau), ou une distribution en forme de montagne ayant progressivement des bords effilés (avec un rapport air-eau élevé).
- Angle de pulvérisation de 110°, 80°, ou 45°.
1) L’angle de pulvérisation mesuré à une pression d’air comprimé de 0,3 MPa (environ 3 bar) et une pression liquide de 0,1 MPa (environ 1 bar).
2) Diamètre de passage libre de l’orifice de buse.
* 3) Mesuré par la méthode laser Doppler.
Connexion standard
-
Taille de connexion du tuyau
M5 de profondeur 3
Pression standard
-
Angle de pulvérisation
45°, 80°, ou 110° (*1)
Débit de pulvérisation
0,25 - 38,5 L/hr
Type d'air fourni
Air comprimé
Système d'alimentation en liquide
Pression de liquide
Diamètre moyen des gouttelettes
20 - 100 μm
Consommation d'air
2,6 - 91 L/min, Normal
Pression de l'air
0,2 - 0,4 MPa (environ 2 bar - 4 bar)
Diamètre de passage libre de l'orifice
0,2 - 0,9 mm (*2)
Applications
Les buses de la série CBIMV ont de multiples applications:
- Pulvérisation : Agent de libération de moule, lubrifiant, déodorant (fosse à ordures, collecteur de déchets, conduit d’admission), huile, agent de traitement de surface, prévention de la rouille, insecticide, urée aqueuse, etc.
- Refroidissement : Matrices, gaz, verre, plaques d’acier, morceaux d’acier, moulures, carrosseries automobiles, produits en plastique, etc.
- Contrôle de l’humidité : Papier, gaz, céramique, béton, etc.
- Nettoyage : circuits imprimés, tubes en verre, etc.
- Autres : suppression de poussière, denitration de catalyseur, etc.
