Modèle de pulvérisation à cône plein

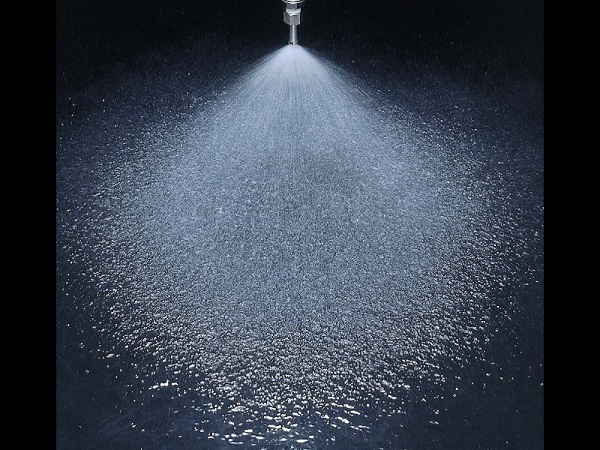

Standard full cone nozzles

Angle standard

Angle standard

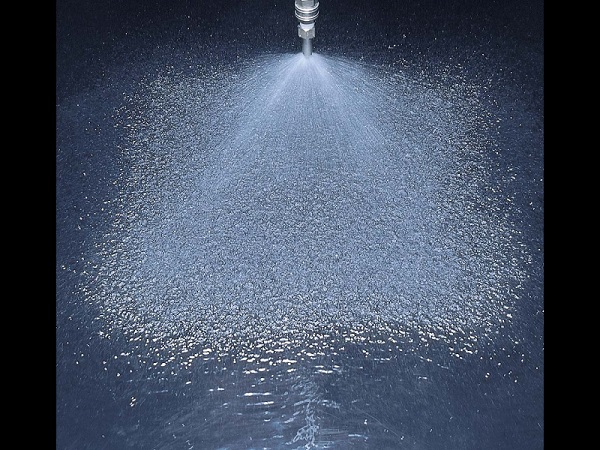

narrow wide and square

Angle spécial (angle étroit, large et carré)

Angle spécial (angle étroit, large et carré)

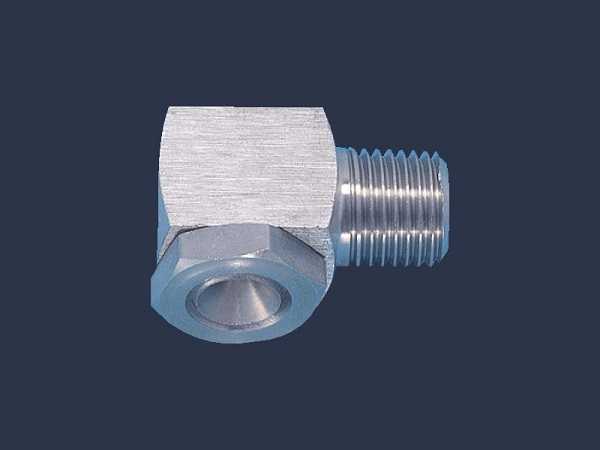

anti-clogging nozzle

Buse anti-colmatage

Buse anti-colmatage

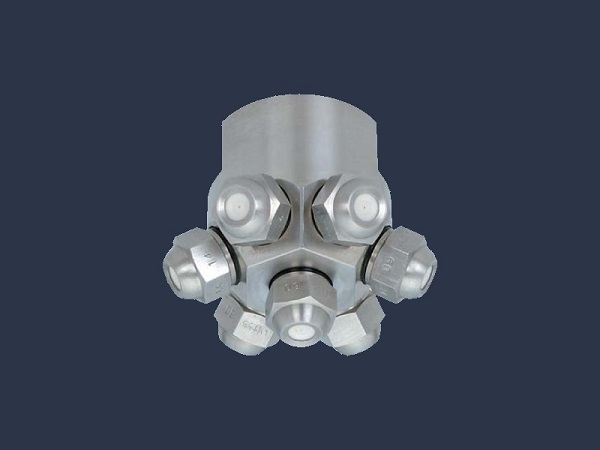

Special Full Cone Nozzle

Buses spéciales à cône plein

Buses spéciales à cône plein

Les buses à jet à cône plein sont des buses hydrauliques. Nous avons conçu nos buses hydrauliques pour pulvériser de l’eau ou d’autres liquides. Les autres buses hydrauliques sont : modèle à jet plat, modèle à cône creux, modèle à jet continu. Ces catégories représentent différents modèles de pulvérisation et chacun d’eux sera plus adapté en fonction de l’application et des résultats que vous cherchez à obtenir.

Avec un motif de pulvérisation à cône plein, les gouttelettes sont pulvérisées en forme de cône, ayant leur point d’origine au niveau de l’orifice de la buse. Ce modèle de pulvérisation est souvent recommandé dans de multiples applications industrielles, car il permet une distribution uniforme d’un liquide sur une surface.

Ce modèle de pulvérisation est utile lorsqu’il s’agit de pulvériser un liquide de refroidissement sur une surface immobile. Les buses à cône plein étant très utiles, une large gamme de buses spécifiques pour diverses applications a été conçue. Certaines buses à cône plein sont conçues pour résister au colmatage.

Pour mieux comprendre les applications pour lesquelles elles sont adaptées, les buses à jet conique complet sont organisées en 4 sous-catégories, comme suit :

  • Buses à cône plein à angle standard
  • Buses à cône plein à angle spécial
  • Buses anti-colmatage
  • Buses spéciales à cône plein

Comment choisir la bonne buse à cône plein?

Les caractéristiques et caractéristiques d’une buse se distinguent d’une buse à l’autre, en fonction de l’application à laquelle elle convient. Certains facteurs distinctifs sont liés au type d’angle de pulvérisation et aux caractéristiques de pulvérisation, car ils diffèrent d’une buse à l’autre.

Dans le cas des buses à angle standard, la capacité de pulvérisation varie de petite à moyenne en fonction de la pression du liquide et du temps de pulvérisation, et le jet de pulvérisation à cône complet a une zone d’impact ronde et une distribution uniforme. D’autre part, certains modèles de buses anti-colmatage ont une capacité de pulvérisation plus élevée, ce qui est idéal pour des types d’applications spécifiques tels que les cabines de nettoyage et de lavage.

Ce qui est applicable pour la grande majorité des buses de pulvérisation à cône plein est leur répartition uniforme du motif de pulvérisation. Uniquement pour les modèles tels que la série INJJX-Y, le type de système de distribution de liquide de pulvérisation mis en œuvre est une distribution de pulvérisation en forme de montagne.

En ce qui concerne les angles de pulvérisation, ceux-ci varient d’une sous-catégorie à l’autre. À titre d’exemple, dans les buses à cône plein à angle spécial, nous pouvons rencontrer 3 types d’angles différents:

  • étroit,
  • large,
  • et variable entre certains degrés.

Cependant, ils ont tous un motif en forme de cône complet qui est une caractéristique distinctive même des autres types de motifs, tels que le motif de pulvérisation plat, qui est linéaire plutôt que conique.

Applications et utilisation de la buse à cône plein

Grâce à leur large éventail de possibilités, les buses de pulvérisation à cône complet offrent une grande variété de solutions optimales à vos applications, parmi lesquelles nous pouvons citer:

  • nettoyage;
  • pulvérisation d’eau ou de produits chimiques ;
  • refroidissement;
  • coupe de papier ou de métal;
  • irrigation.

Ces applications, et bien d’autres, sont possibles grâce à la conception unique et au processus innovant d’Ikeuchi.

Les buses à jet conique complet sont fabriquées en acier inoxydable ou en plastique. De plus, certains modèles ont l’avantage d’être conçus à partir d’un matériau spécial pour lequel Ikeuchi est réputé: la céramique. Dans certains cas, des matériaux céramiques avancés ont été utilisés pour produire uniquement des buses et des orifices entiers.

L’une des principales raisons d’utiliser des buses en céramique est qu’elles sont idéales pour les situations d’usure abrasive.

La tête de la buse de pulvérisation est toujours exposée à l’abrasion en raison des flux à grande vitesse. Si le liquide à pulvériser contient également du lisier ou des impuretés, l’usure abrasive se produira plus rapidement.

Nos buses de pulvérisation en matériau céramique ont une dureté améliorée qui ralentit l’usure des buses par rapport aux buses en acier standard.

Les produits de pulvérisation qui ont été fabriqués avec un orifice de buse en céramique ou une buse entièrement en céramique: série JUP, série J, série 7KB, série JUXP-AL92, série AJP-AL92.

Si vous souhaitez obtenir plus de détails sur les avantages et les applications des buses en céramique, veuillez visiter la page Buses en céramique.

Quel est le processus d’atomisation?

D’une manière générale, les buses de la catégorie de pulvérisation conique génèrent une atomisation de liquide plus fine que celles issues du jet plat ou du jet solide. Afin de mieux saisir cette différence entre les buses de pulvérisation, nous présenterons une description du brouillard fin.

Le principe de l’atomisation est basé sur un liquide qui est envoyé dans les orifices de pulvérisation de l’embout de buse et il est atomisé à l’intérieur de ces orifices par une force de cisaillement. Lorsque le liquide cisaillé est pulvérisé hors des orifices, il est re-atomisé par le jet supersonique, créant un courant de brouillard. Chaque jet de brouillard qui est créé et pulvérisé hors des orifices entre en collision les uns avec les autres en un point central, et il est encore atomisé. Les tailles de particules atomisées dépendent du type de buse et d’orifices, et du diamètre moyen des gouttelettes.

De la catégorie des buses hydrauliques, on peut mentionner que les buses à jet conique creux sont plus fines que le cone plein. Cependant, les buses les plus spécialisées dans l’atomisation fine sont les buses pneumatiques. La raison en est que leur conception utilise un flux d’air comprimé à haute vitesse qui leur confère des caractéristiques distinctives. Une caractéristique distinctive est que bien qu’elles pulvérisent avec deux types de liquide, les buses pneumatiques produites par Ikeuchi sont économes en énergie.

Ikeuchi peut également assister non seulement avec un produit, mais aussi avec une solution qui est en atomisation en répandant du brouillard sec fin ou semi-fin. La diffusion du brouillard sec semi-fin fournit un effet de refroidissement par évaporation efficace, tandis que le brouillard sec fin peut être utilisé comme moyen d’atomisation, de nettoyage ou de désinfection, entre autres applications.

En cas de besoin de plus d’informations, sur chaque page de produit, il y a une description générale qui met l’accent sur les caractéristiques spécifiques de chaque produit, ainsi que sur les applications optimales pour un type particulier de buse. De plus, il existe des produits qui ont une vidéo attachée sur leur page produit. Ce faisant, vous pouvez observer le débit du spray, le motif et la distribution du produit comme une exposition virtuelle. Cependant, nos experts sont toujours à votre disposition, alors n’hésitez pas à les contacter en cas de demande d’informations complémentaires sur le produit.



Chez IKEUCHI, nous avons déterminé les éléments fondamentaux pour sélectionner la bonne buse pour votre application en fonction de leurs caractéristiques. Lors du choix de la buse, nous vous conseillons en fonction de l’angle de pulvérisation requis, du débit de pulvérisation, de la forme de pulvérisation optimale et de la répartition du jet.
