Modèle de pulvérisation à cône creux

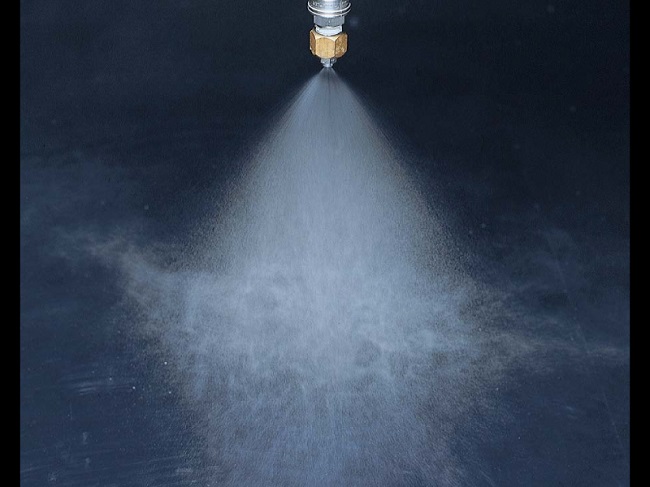

Fine fog nozzle

Buses de pulvérisation fines (-100μm)

Buses de pulvérisation fines (-100μm)

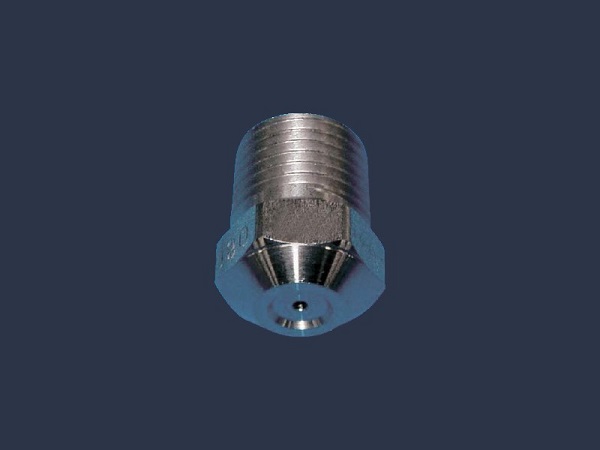

Semi-Fine fog nozzles

Buses hydrauliques semi-fines (-300μm)

Buses hydrauliques semi-fines (-300μm)

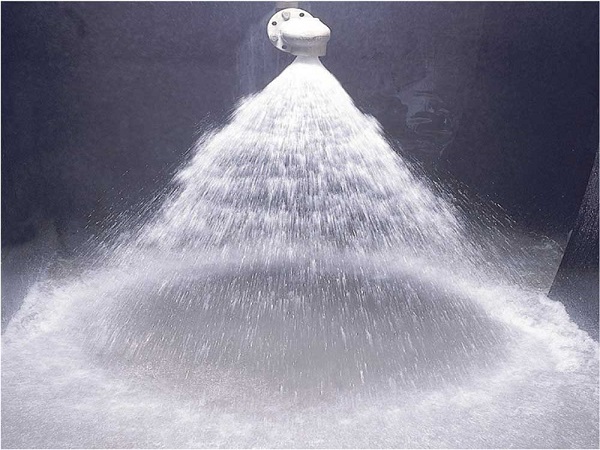

Light Rain

Buses de pluie légère (+ 300 μm)

Buses de pluie légère (+ 300 μm)

Les buses à jet à cône creux sont des buses hydrauliques. Nous avons conçu nos buses hydrauliques pour pulvériser de l’eau ou d’autres liquides. Les autres buses hydrauliques sont: jet plat, jet conique plein, jet solide. Ces catégories représentent différents schémas de pulvérisation et chacun d’eux sera adapté à vos besoins, en fonction de l’application et des résultats que vous cherchez à obtenir.

Avec une pression, une capacité de pulvérisation et un angle de pulvérisation similaires, la taille moyenne des gouttelettes des buses de pulvérisation à cône creux est la plus petite parmi toutes les buses hydrauliques. En réduisant le diamètre moyen des gouttelettes, il augmente la surface totale du liquide de pulvérisation, ce qui a un effet important sur les phénomènes de transport des matériaux, tels que la réaction chimique, l’absorption, l’adsorption, etc.

En adoptant une approche individuelle de chaque buse à partir du spectre des buses de pulvérisation à cône creux, Ikeuchi a appliqué des caractéristiques et des conceptions spécifiques à ces produits afin de s’adapter à diverses applications.

Avant de présenter les applications de nos buses à cône creux, nous montrerons comment ces buses sont segmentées et en fonction de quel critère. Nos buses à jet à cône creux contiennent la gamme de produits suivante, divisée en fonction du diamètre moyen des gouttelettes:

  • Buses fines de brouillard (-100μm)
  • Buses à brouillard semi-fin (-300μm)
  • Buses de pluie légère (+ 300μm)

Comment choisir la buse à cône creux adaptée à votre application?

Un critère distinctif des catégories susmentionnées de buses à jet à cône creux est la taille moyenne du diamètre des gouttelettes. Le diamètre des gouttelettes d’une buse influencera le modèle de pulvérisation et le type d’application pour lequel cette buse sera applicable.

Dans le cas des buses à brouillard fin, elles offrent une capacité de pulvérisation de pulvérisation fine. Les buses à brouillard semi-fin ont un diamètre moyen de gouttelettes plus grand que les buses à brouillard fin et, comme leur nom les décrit, pulvérisent un brouillard semi-fin.

D’autre part, les buses de pluie légère peuvent pulvériser les plus grosses gouttelettes. Sur la base de leurs caractéristiques différentielles, ils sont capables de s’adapter à d’autres applications spécifiques, comme le refroidissement dans la production de métal.

Une autre caractéristique de la buse à pluie légère est le fait qu’elle a une capacité de pulvérisation plus élevée, par rapport aux 2 autres catégories de buses de pulvérisation à cône creux.

Bien que les buses de pulvérisation à cône creux puissent pulvériser un brouillard fin, elles ne nécessitent pas de compresseur, ni d’air comprimé, comme dans le cas des buses pneumatiques. Cela peut s’avérer utile lorsqu’il est nécessaire de pulvériser une pulvérisation fine et que l’installation ne possède pas ou ne nécessite pas de compresseur. Ce faisant, le processus d’installation est plus facile à mettre en œuvre, et il est économe en énergie et en coûts, car un compresseur nécessite de l’électricité. Cependant, pour certaines applications telles que le refroidissement, et où un grand nombre de buses est nécessaire, des variateurs de fréquence ou des variateurs de vitesse peuvent aider à un meilleur contrôle. Ces variateurs sont adaptés au refroidissement, car vous pouvez régler le débit de sortie du brouillard en fonction de vos besoins de refroidissement.

Comment ce modèle de pulvérisation est-il obtenu grâce à la conception de la buse?

Comme mentionné dans le paragraphe ci-dessus, la buse à cône creux produit un fin brouillard semblable à une buse pneumatique mais sans l’aide d’air comprimé. Ceci est possible grâce à leur design intérieur.

Chaque buse aura un design intérieur spécial pour obtenir différents modèles de pulvérisation. Un tout simple créera un écoulement de liquide non formé (par exemple un trou dans un tuyau) pour lequel vous ne pourrez pas contrôler l’efficacité du spray et son impact. Par conséquent, chaque série de buses a une conception différente à l’intérieur et au niveau de l’orifice afin de produire le motif de pulvérisation souhaité. Vous pouvez voir à partir de l’orifice de la buse et de la présence d’un tourbillon ou non quel motif de pulvérisation la buse produira.

Les buses à cône creux sont uniques car, grâce à leur conception interne, elles peuvent produire la meilleure atomisation parmi les buses hydrauliques. Cela les rend populaires parmi les clients qui souhaitent se refroidir sans utiliser de compresseur.

Applications de la buse à cône creux

Grâce à leur large éventail de possibilités, nous avons une bonne solution pour de nombreuses applications:

  • nettoyage;
  • pulvérisation d’eau ou de produits chimiques;
  • gaz de refroidissement et de lavage;
  • refroidissement des fruits et légumes dans les supermarchés et le département de production en chambre froide;
  • humidification et réactions chimiques;
  • coupe de papier ou de métal, etc.

Parfois, des buses peuvent être utilisées pour refroidir les équipements de réfrigération. Cependant, il est important de s’assurer que le matériau choisi peut résister aux températures froides. Les conditions dans le système de réfrigération traditionnel peuvent endommager ou casser les buses. Par conséquent, nous vous conseillons de toujours contacter nos ingénieurs commerciaux pour évaluer votre besoin et déterminer la buse qui vous convient.

Afin de vérifier la qualité et l’efficacité des produits et de les maintenir à un niveau élevé, Ikeuchi a mis en œuvre différentes étapes de test dans le processus de production. Choisir la bonne buse pour votre application est important afin de prolonger la durée de vie de la buse, augmenter votre productivité et renforcer les mesures écoénergétiques. Nos buses hydrauliques ont une garantie de performance (pour des pressions standard), vous aidant donc à prendre la bonne décision pour économiser l’énergie.

En cas de demande d’informations supplémentaires, sur chaque page de produit, une description générale met l’accent sur les caractéristiques spécifiques de chaque produit, ainsi que sur les applications optimales pour un type particulier de buse. De plus, il existe des produits qui ont une vidéo attachée sur la page du produit. Ce faisant, vous pouvez observer le débit du spray, le motif et la distribution du produit comme une exposition virtuelle.



Chez IKEUCHI, nous avons déterminé les éléments fondamentaux pour sélectionner la bonne buse pour votre application en fonction de leurs caractéristiques. Lors du choix de la buse, nous vous conseillons en fonction de l’angle de pulvérisation requis, du débit de pulvérisation, de la forme de pulvérisation optimale et de la répartition du jet.
