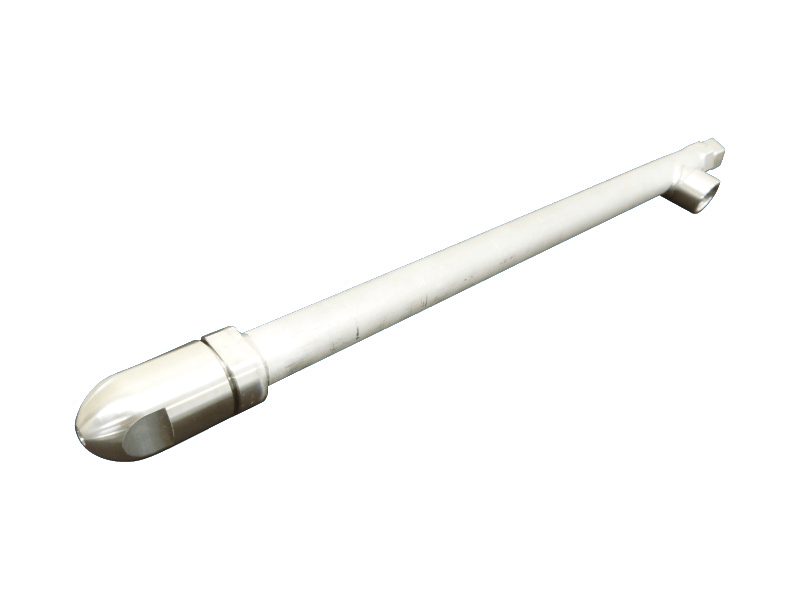

Brouillard fin de grande capacité, conception économe en énergie

Série GSIMII

GSIM series

Connexion standard

-

Taille de connexion du tuyau

Entrée de liquide: Rc 3/8 "- Rc 3/4", Entrée d'air: Rc 3/8 ", Rc 1/2"

Pression standard

-

Angle de pulvérisation

20°, 60°

Débit de pulvérisation

15 - 2 000 L/hr (*1)

Type d'air fourni

Air comprimé

Système d'alimentation en liquide

Pression de liquide

Diamètre moyen des gouttelettes

30 - 80 μm

Consommation d'air

150 - 4 000 L/min, Normal (*2)

Pression de l'air

-

Diamètre de passage libre de l'orifice

1,8 - 4,0 mm (*3)

Features

Caractéristiques des buses de la série GSIM II:

  • La buse pneumatique de pulvérisation de cône plein produit une grande quantité de « brouillard fin ».
  • Design d’économie d’énergie – diamètre moyen de gouttelette de 50 μm et diamètre maximum de gouttelette de 150 μm (*4) à un rapport air-eau de 130.
  • Grand ratio de réduction.
  • Angle de pulvérisation de 20° ou 60°.

* 1) Mesuré à une pression d’air comprimé de 0,2 à 0,5 MPa (environ 2 bar à 5 bar) et à une pression de liquide de 0,2 à 0,5 MPa (environ 2 bar à 5 bar).
* 2) Mesuré à une pression d’air comprimé de 0,2 – 0,5 MPa (environ 2 bar – 5 bar).
* 3) Diamètre de passage libre de l’entrée de liquide pour le type d’angle de pulvérisation GSIMⅡ 60 °.
4) Mesuré par la méthode Doppler laser.

Applications

Les buses de la série GSIM II ont de multiples applications:

  • Refroidissement: Gaz, moulures, réfractaires
  • Contrôle de l’humidité : Gaz, béton
  • Combustion: Huile, fluide de déchets
  • Suppression de la poussière: Installations de recyclage, installations matérielles, moulures

[Industrie sidérurgique]

  • Processus de fabrication de fer : Gaz de conduit de refroidissement avant turbine à gaz, réfractaires de refroidissement à l’entretien, suppression de poussière à la coulée de fer de porc
  • Processus de fabrication de l’acier: Coque de convertisseur de refroidissement lors de la maintenance, Refroidissement des gaz de combustion sur le four électrique,
  • Suppression de poussière à la coulée de l’acier
  • Moulin à rouler et processus de finition de surface : Refroidissement du gaz de cheminée du four chauffant, suppression de la poussière sur la sortie du laminoir
